公锥

公锥是一种专从钻杆、油管等有孔落物的内孔进行造扣打捞的工具。它对于带接箍的管类落物，打捞成功率很高，公锥与正、反扣钻杆及其他工具配合使用，可用于不同的打捞工艺。公锥由高强度合金钢锻料车制，并经热处理制成，为了便于造扣，公锥开有切削槽。TXA钻井助手

（一）结构TXA钻井助手

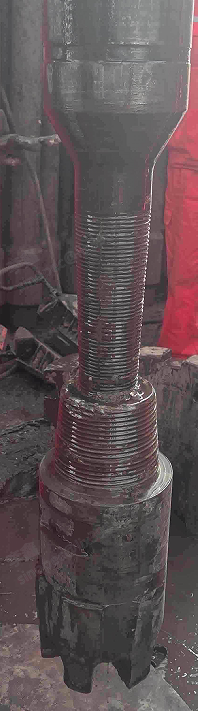

公锥是打捞作业中经常使用的工具，公锥的结构如图3-8所示，分右旋螺纹和左旋螺纹公锥两种，右旋螺纹公锥用于右旋螺纹钻杆的打捞作业，左旋螺纹公锥与左旋螺纹钻杆配合用于右旋螺纹钻具的倒扣作业。在接头部位的标志槽中以LH表示左旋螺纹，如GZ/NC50LH就表示连接螺纹为NC50的左旋螺纹公锥。还有一种大范围打捞公锥，它的特点是打捞螺纹部分较长，直径变化较大，可以打捞若干个内径不同的落鱼，适用范围较广，因而在落鱼内径不很清楚的情况下，可以使用这种公锥。TXA钻井助手

（二）工作原理TXA钻井助手

当公锥进入打捞落物内孔之后，加适当的钻压，并转动钻具，迫使打捞螺纹挤压吃入落鱼内壁进行造扣。当所造之扣能承受一定的拉力和扭矩时，可采取上提或倒扣的办法将落物全部或部分捞出。 TXA钻井助手

（三）使用方法TXA钻井助手

1.根据落鱼水眼尺寸选择公锥规格，检查打捞部位螺纹是否完好无损。TXA钻井助手

2.测量各部位的尺寸绘出工作草图，计算鱼顶深度和打捞方入。TXA钻井助手

3.用相当于落鱼硬度金属敲击打捞部位螺纹的方法检验打捞螺纹的硬度和韧性。TXA钻井助手

4.公锥下井时一般应配接震击器和安全接头。TXA钻井助手

5.下钻到鱼顶深度以上1m～2m 时开泵冲洗，然后以小排量循环并下探鱼顶。根据下放深度、泵压和悬重的变化判断公锥是否进入鱼顶，手摸方钻杆有挂扣感觉，泵压增高、悬重下降说明公锥已进入鱼顶。TXA钻井助手

6.造扣时，落鱼尺寸不同，造扣压力也不同，落鱼尺寸大，造扣钻压也大。造扣时必须停泵，加压10kN～40kN，间接地慢转钻具，并把压力跟上，记录转盘实际正转与倒车圈数，实际造扣以3～4圈为宜。上提钻具，若悬重上升，证明已经捞住落鱼，可开泵循环。如果循环正常，可以把扣再造紧一些，最多的造扣数不可能超过6扣；如果落鱼质量小且井下未阻卡的情况下，当造口扭矩大于驱动钻头转动扭矩时钻扣时钻具跟着转动，这时应加大钻压至60kN～80kN，多转动几圈。TXA钻井助手

7.打捞起钻前，应提起钻具，然后下放到距离井底2～3m处猛刹车，检查打捞是否可靠。起钻要求平稳操作，禁止用钻盘卸扣。TXA钻井助手

8.退出公锥。落鱼被卡而又循环不通，如未带安全接头，可以在上下多次的强力活动中使公锥滑扣，但最好的办法是在上提一定的拉力下，用转盘转动，迫使公锥滑扣。TXA钻井助手

（四）主要事项TXA钻井助手

1.打捞操作时，不允许猛顿鱼顶，以防止将鱼顶或打捞丝扣顿坏。尤其应注意分析判断造扣位置，切忌在落鱼外壁与套管内壁的环形空间造扣，以免造成严重的后果。TXA钻井助手

2.起钻操作平稳，不要转动转盘，液气大钳卸扣。TXA钻井助手

（五）维护保养TXA钻井助手

工具使用完毕后，将工具全面清洗，进行仔细检查。对接头螺纹与打捞螺纹应用钢刷刷净，涂黄油保养。对压井液内含有盐、碱等腐蚀物质者，应用清水反复冲洗干净再进行保养，以免锈蚀。TXA钻井助手

（六）技术参数TXA钻井助手

技术参数，见表1-8。TXA钻井助手

表1-8 公锥技术参数 TXA钻井助手

TXA钻井助手

序号TXA钻井助手	产品代号TXA钻井助手	大端直径TXA钻井助手 mmTXA钻井助手	小端直径TXA钻井助手 mmTXA钻井助手	水眼TXA钻井助手 mmTXA钻井助手	接头外径TXA钻井助手 mmTXA钻井助手	总长TXA钻井助手 mmTXA钻井助手	打捞孔径范围TXA钻井助手 mmTXA钻井助手
1TXA钻井助手	GGZ/NC26—76×50TXA钻井助手	Φ78TXA钻井助手	Φ50TXA钻井助手	Φ25TXA钻井助手	Φ89TXA钻井助手	635TXA钻井助手	Φ50～Φ76TXA钻井助手
2TXA钻井助手	GGZ/NC26—57×31TXA钻井助手	Φ59TXA钻井助手	Φ31TXA钻井助手	Φ12TXA钻井助手	Φ89TXA钻井助手	635TXA钻井助手	Φ31～Φ57TXA钻井助手
3TXA钻井助手	GGZ/NC26LH—76×50TXA钻井助手	Φ78TXA钻井助手	Φ50TXA钻井助手	Φ25TXA钻井助手	Φ89TXA钻井助手	635TXA钻井助手	Φ50～Φ76TXA钻井助手
4TXA钻井助手	GGZ/NC26LH—57×31TXA钻井助手	Φ59TXA钻井助手	Φ31TXA钻井助手	Φ12TXA钻井助手	Φ89TXA钻井助手	635TXA钻井助手	Φ31～Φ57TXA钻井助手
5TXA钻井助手	GGZ/NC31—105×79TXA钻井助手	Φ105TXA钻井助手	Φ79TXA钻井助手	Φ25TXA钻井助手	Φ105TXA钻井助手	610TXA钻井助手	Φ79～Φ105TXA钻井助手
6TXA钻井助手	GGZ/NC31—86×60TXA钻井助手	Φ88TXA钻井助手	Φ60TXA钻井助手	Φ25TXA钻井助手	Φ105TXA钻井助手	635TXA钻井助手	Φ60～Φ86TXA钻井助手
7TXA钻井助手	GGZ/NC31—67×40TXA钻井助手	Φ69TXA钻井助手	Φ40TXA钻井助手	Φ20TXA钻井助手	Φ105TXA钻井助手	660TXA钻井助手	Φ40～Φ67TXA钻井助手
8TXA钻井助手	GGZ/NC31LH—105×79TXA钻井助手	Φ105TXA钻井助手	Φ79TXA钻井助手	Φ25TXA钻井助手	Φ105TXA钻井助手	610TXA钻井助手	Φ79～Φ105TXA钻井助手
9TXA钻井助手	GGZ/NC31LH—86×60TXA钻井助手	Φ88TXA钻井助手	Φ60TXA钻井助手	Φ25TXA钻井助手	Φ105TXA钻井助手	635TXA钻井助手	Φ60～Φ86TXA钻井助手
10TXA钻井助手	GGZ/NC31LH—67×40TXA钻井助手	Φ69TXA钻井助手	Φ40TXA钻井助手	Φ20TXA钻井助手	Φ105TXA钻井助手	660TXA钻井助手	Φ40～Φ67TXA钻井助手
11TXA钻井助手	GGZ/NC38—121×82TXA钻井助手	Φ121TXA钻井助手	Φ82TXA钻井助手	Φ25TXA钻井助手	Φ121TXA钻井助手	813TXA钻井助手	Φ82～Φ121TXA钻井助手
12TXA钻井助手	GGZ/NC38—95×57TXA钻井助手	Φ97TXA钻井助手	Φ57TXA钻井助手	Φ25TXA钻井助手	Φ121TXA钻井助手	864TXA钻井助手	Φ57～Φ95TXA钻井助手
13TXA钻井助手	GGZ/NC38—70×38TXA钻井助手	Φ72TXA钻井助手	Φ38TXA钻井助手	Φ15TXA钻井助手	Φ121TXA钻井助手	762TXA钻井助手	Φ38～Φ70TXA钻井助手
14TXA钻井助手	GGZ/NC38LH—121×82TXA钻井助手	Φ121TXA钻井助手	Φ82TXA钻井助手	Φ25TXA钻井助手	Φ121TXA钻井助手	813TXA钻井助手	Φ82～Φ121TXA钻井助手
15TXA钻井助手	GGZ/NC38LH—95×57TXA钻井助手	Φ97TXA钻井助手	Φ57TXA钻井助手	Φ25TXA钻井助手	Φ121TXA钻井助手	864TXA钻井助手	Φ57～Φ95TXA钻井助手
16TXA钻井助手	GGZ/NC38LH—70×38TXA钻井助手	Φ72TXA钻井助手	Φ38TXA钻井助手	Φ15TXA钻井助手	Φ121TXA钻井助手	762TXA钻井助手	Φ38～Φ70TXA钻井助手
17TXA钻井助手	GGZ/NC46—159×127TXA钻井助手	Φ159TXA钻井助手	Φ127TXA钻井助手	Φ25TXA钻井助手	Φ159TXA钻井助手	712TXA钻井助手	Φ127～Φ159TXA钻井助手
18TXA钻井助手	GGZ/NC46—140×102TXA钻井助手	Φ142TXA钻井助手	Φ102TXA钻井助手	Φ25TXA钻井助手	Φ159TXA钻井助手	864TXA钻井助手	Φ102～Φ140TXA钻井助手
19TXA钻井助手	GGZ/NC46—114×76TXA钻井助手	Φ116TXA钻井助手	Φ76TXA钻井助手	Φ25TXA钻井助手	Φ159TXA钻井助手	864TXA钻井助手	Φ76～Φ114TXA钻井助手
20TXA钻井助手	GGZ/NC46—89×51TXA钻井助手	Φ91TXA钻井助手	Φ51TXA钻井助手	Φ20TXA钻井助手	Φ159TXA钻井助手	864TXA钻井助手	Φ51～Φ89TXA钻井助手
21TXA钻井助手	GGZ/NC46LH—159×127TXA钻井助手	Φ159TXA钻井助手	Φ127TXA钻井助手	Φ25TXA钻井助手	Φ159TXA钻井助手	712TXA钻井助手	Φ127～Φ159TXA钻井助手
22TXA钻井助手	GGZ/NC46LH—140×102TXA钻井助手	Φ142TXA钻井助手	Φ102TXA钻井助手	Φ25TXA钻井助手	Φ159TXA钻井助手	864TXA钻井助手	Φ102～Φ140TXA钻井助手
23TXA钻井助手	GGZ/NC46LH—114×76TXA钻井助手	Φ116TXA钻井助手	Φ76TXA钻井助手	Φ25TXA钻井助手	Φ159TXA钻井助手	864TXA钻井助手	Φ76～Φ114TXA钻井助手
24TXA钻井助手	GGZ/NC46LH—89×51TXA钻井助手	Φ91TXA钻井助手	Φ51TXA钻井助手	Φ20TXA钻井助手	Φ159TXA钻井助手	864TXA钻井助手	Φ51～Φ89TXA钻井助手
25TXA钻井助手	GGZ/NC50—165×127TXA钻井助手	Φ165TXA钻井助手	Φ127TXA钻井助手	Φ25TXA钻井助手	Φ165TXA钻井助手	813TXA钻井助手	Φ127～Φ165TXA钻井助手
26TXA钻井助手	GGZ/NC50—140×102TXA钻井助手	Φ142TXA钻井助手	Φ102TXA钻井助手	Φ25TXA钻井助手	Φ165TXA钻井助手	864TXA钻井助手	Φ102～Φ140TXA钻井助手
27TXA钻井助手	GGZ/NC50—114×76TXA钻井助手	Φ116TXA钻井助手	Φ76TXA钻井助手	Φ25TXA钻井助手	Φ165TXA钻井助手	864TXA钻井助手	Φ76～Φ114TXA钻井助手
28TXA钻井助手	GGZ/NC50—89×51TXA钻井助手	Φ91TXA钻井助手	Φ51TXA钻井助手	Φ20TXA钻井助手	Φ165TXA钻井助手	864TXA钻井助手	Φ51～Φ89TXA钻井助手
29TXA钻井助手	GGZ/NC50LH—165×127TXA钻井助手	Φ165TXA钻井助手	Φ127TXA钻井助手	Φ25TXA钻井助手	Φ165TXA钻井助手	813TXA钻井助手	Φ127～Φ165TXA钻井助手
30TXA钻井助手	GGZ/NC50LH—140×102TXA钻井助手	Φ142TXA钻井助手	Φ102TXA钻井助手	Φ25TXA钻井助手	Φ165TXA钻井助手	864TXA钻井助手	Φ102～Φ140TXA钻井助手
31TXA钻井助手	GGZ/NC50LH—114×76TXA钻井助手	Φ116TXA钻井助手	Φ76TXA钻井助手	Φ25TXA钻井助手	Φ165TXA钻井助手	864TXA钻井助手	Φ76～Φ114TXA钻井助手
32TXA钻井助手	GGZ/NC50LH—89×51TXA钻井助手	Φ91TXA钻井助手	Φ51TXA钻井助手	Φ20TXA钻井助手	Φ165TXA钻井助手	864TXA钻井助手	Φ89～Φ51TXA钻井助手
33TXA钻井助手	GGZ/⁵/₈"REG—203×165TXA钻井助手	Φ203TXA钻井助手	Φ165TXA钻井助手	Φ25TXA钻井助手	Φ203TXA钻井助手	813TXA钻井助手	Φ165～Φ203TXA钻井助手
34TXA钻井助手	GGZ/⁵/₈"REG—178×140TXA钻井助手	Φ180TXA钻井助手	Φ140TXA钻井助手	Φ25TXA钻井助手	Φ203TXA钻井助手	864TXA钻井助手	Φ140～Φ178TXA钻井助手
35TXA钻井助手	GGZ/⁵/₈"REG—152×114TXA钻井助手	Φ154TXA钻井助手	Φ114TXA钻井助手	Φ25TXA钻井助手	Φ203TXA钻井助手	864TXA钻井助手	Φ114～Φ152TXA钻井助手
36TXA钻井助手	GGZ/⁵/₈"REG—127×89TXA钻井助手	Φ129TXA钻井助手	Φ89TXA钻井助手	Φ25TXA钻井助手	Φ203TXA钻井助手	864TXA钻井助手	Φ89～Φ127TXA钻井助手
37TXA钻井助手	GGZ/⁵/₈"REGLH—203×165TXA钻井助手	Φ203TXA钻井助手	Φ165TXA钻井助手	Φ25TXA钻井助手	Φ203TXA钻井助手	813TXA钻井助手	Φ165～Φ203TXA钻井助手
38TXA钻井助手	GGZ/⁵/₈"REGLH—178×140TXA钻井助手	Φ180TXA钻井助手	Φ140TXA钻井助手	Φ25TXA钻井助手	Φ203TXA钻井助手	864TXA钻井助手	Φ140～Φ178TXA钻井助手
39TXA钻井助手	GGZ/⁵/₈"REGLH—152×114TXA钻井助手	Φ154TXA钻井助手	Φ114TXA钻井助手	Φ25TXA钻井助手	Φ203TXA钻井助手	864TXA钻井助手	Φ114～Φ152TXA钻井助手
40TXA钻井助手	GGZ/⁵/₈"REGLH—127×89TXA钻井助手	Φ129TXA钻井助手	Φ89TXA钻井助手	Φ25TXA钻井助手	Φ203TXA钻井助手	864TXA钻井助手	Φ89～Φ127TXA钻井助手
