随钻安全装置
HSU型钻具随钻安全装置，是连接在钻柱和井下各工作管柱上的一种钻具应急安全脱扣工具。当井内发生卡钻需要脱扣时，可以很容易地从它本体联 接螺纹处倒开，起出公接头以上钻具或仪器。在井下倒扣或重新对扣都十分容易和可靠。钻柱在正常工作中，它则成为一个钻具或油管接头，它的内外径也与相连接的管柱一致，所以在管柱的水眼内进行作业并无妨碍。其本体采用特殊宽锯形螺纹联接，设计有巧妙的拉紧结构，联接时只需施加一定的扭矩即构成一刚体，当井下钻具遇卡需应急脱扣时，从地面上给予大于联接扭矩40%以上，且方向相反的扭矩，即可轻松脱扣；由于本装置在井下正常工作时有一锁止装置，因此是不会自动脱扣的。
一、概述

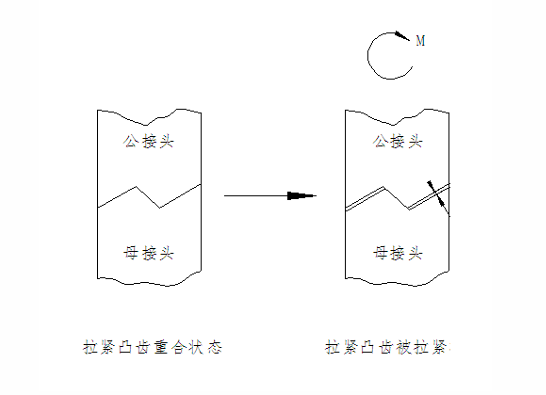

HSU型钻具随钻安全装置，是连接在钻柱和井下各工作管柱上的一种钻 具应急安全脱扣工具。当井内发生卡钻需要脱扣时，可以很容易地从它本体联 接螺纹处倒开，起出公接头以上钻具或仪器。在井下倒扣或重新对扣都十分容 易和可靠。钻柱在正常工作中，它则成为一个钻具或油管接头，它的内外径也 与相连接的管柱一致，所以在管柱的水眼内进行作业并无妨碍。其本体采用特 殊宽锯形螺纹联接，设计有巧妙的拉紧结构，如图1，联接时只需施加一定的 扭矩即构成一刚体，当井下钻具遇卡需应急脱扣时，从地面上给予大于联接扭 矩40%以上，且方向相反的扭矩，即可轻松脱扣；由于本装置在井下正常工作 时有一锁止装置，因此是不会自动脱扣的。
二、结构与原理
HSU型钻具随钻安全装置的结构如右图：由壳体、下 零件组成。 接头、芯轴、弹簧、弹簧座、销钉、压帽、花键体、活塞等 公接头上部和母接头下部为钻杆或油管接头螺纹，与管 柱或仪器直接连接，内外径和相连接的管柱相等，能承受大 载荷如拉力、扭力、冲击力和较高的泥浆循环泵压力；在正 常钻进中工具中芯轴受环空压差作用压缩弹簧下行并与宽 齿接头上端齿啮合，以防止宽齿接头倒扣；当HSU型钻具 随钻安全装置下部钻头或扶正器遇卡且难于解卡时，停止泥 浆循环且施加10-20KN的压力，倒扣扭矩按照上扣扭矩的 40～60%操作即可倒开；在井下倒扣或重新对扣速度要比钻 杆或油管接头要快，且螺纹的找中性要好。
三、使用事项
HSU型钻具随钻安全装置锯齿形螺纹一般设计五扣即 可承受井内各种作业的复合应力，在井下倒扣时，只需要 4～5圈即可，上、倒扣的速度较接头螺纹要快2～3倍，使 用中须注意以下几个问题： a）HSU型钻具随钻安全装置和钻柱连接下井使用时， 两端接头螺纹紧扣扭矩应和钻柱的紧扣扭矩一致。 b）HSU型钻具随钻安全装置倒扣时，应施加10～20kN 的压力，决不能在受拉力的状态下倒扣，这样会损坏螺纹， 也不易倒扣。 c）HSU型钻具随钻安全装置倒扣时，应停泵后稍活动 钻具，决不能在开泵的状态下倒扣，这样防退扣机构紧死， 无法倒扣。
四、地面试验

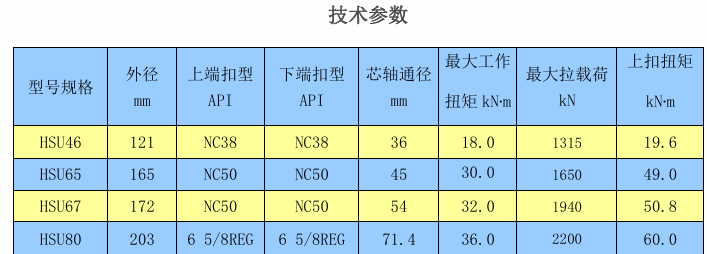

1、 密封性试验 打压16MPa稳压5分钟，压降不超过0.5MPa。 2、扭矩试验 公、母接头的上扣扭矩按照技术参数表规定的上扣扭矩值，倒扣扭矩应在 上扣扭矩的40～60%范围内。
